煙氣在線監測設備使用時需要了解的參數細節

2019-11-27

　　煙氣在線監測設備在使用的時候需要把具體的使用參數了解清楚，具體有哪些問題呢？我們會在下面給大家詳細的介紹一下。

煙氣在線監測設備
　　我公司提供的CEMS煙氣在線監測設備是針對污染源煙氣，用工業型儀器對其NOX、SO2、O2含量、煙氣流量、煙氣顆粒物、煙氣溫度等進行連續測量，CEMS系統由以下四部分組成。
　　1）煙氣成份連續監測系統
　　2）顆粒物濃度檢測系統
　　3）流量檢測系統
　　4）DAS系統
CEMS煙氣在線監測設備
1.2采樣單元
　　采樣單元的作用是將煙道中氣體取出并輸送到預處理單元，這期間不能發生塵埃堵塞和形成酸雨。
采樣探頭單元
　　專用電伴熱一體化取樣探頭安裝在煙道上，含取樣和吹掃單元，由下列幾個部件組成：
　　1）采樣探頭：Φ50mm 不銹鋼，伸進煙道約一米處左右位置，樣氣通過此管進入采樣器。
　　2）陶瓷過濾器：過濾精度為 5um，煙道中塵埃絕大部分被擋在過濾器之外。
　　3）電加熱管：為防止在采樣單元冷凝而建立的設備，加熱溫度可以控制在 140℃左右。
　　4）法蘭對接：采樣單元法蘭與工藝管口法蘭相對接，完成采樣單元的安裝。
　　5）金屬固定支架外殼：采樣單元各部件有護罩連接在一起，達到防雨防塵的目的。
　　6）反吹系統：為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過一體觸控電腦進行設定或修改。
探頭技術參數
　　1）加熱溫度：120～160℃
　　2）電源：AC220V±10%50Hz
　　3）功率：800W
　　4）工作環境溫度：-20～45℃
　　5）粉塵過濾能力：200g/m3
　　6）煙氣探桿：300X30（可加長）
　　7）探頭箱尺寸：350X300X240
專用電伴熱取樣單元
　　加熱取樣管是連接探頭和預處理系統的連線，采用電伴熱形式，中間樣氣管采用 F6 聚四氟乙烯耐腐蝕軟管，采樣內溫度控制在 120～160℃，使得煙氣中的水含量以蒸汽的狀態形式存在，防止結露與二氧化硫混合生成酸，并由報警裝置。
CEMS煙氣在線監測設備
采樣管技術參數
　　1）加熱溫度：120～160℃
　　2）電源：AC220V±10%50Hz
　　3）功率：40W/m
　　4）重量：1.5Kg/m
6.3反吹單元
　　為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過一體觸控電腦進行設定或修改。
　　反吹控制裝置定期對取樣探頭進行反吹，以防止煙塵堵塞取樣探頭。提供的反吹氣須是干燥、無油、無水的儀表空氣或氮氣，反吹氣在取樣探頭現場增加前級空氣預熱箱（包括反吹控制閥），將反吹壓縮空氣預熱。
6.4預處理單元
　　預處理系統保證在很短的滯后時間內，選取有代表性的樣氣，樣氣的狀態，如溫度、壓力、流速、含水量、含塵量等，干凈程度須滿足分析儀表的操作條件。主要完成以下幾項工作。
　　1）樣品抽?。河萌颖脤煹乐袣怏w抽取，提供給分析儀器測量 SO2、NOX、O2 含量。
CEMS煙氣在線監測設備
（真空采樣泵）
　　冷凝除水：雙路壓縮機制冷器兩級除濕干燥，蠕動泵自動排水，并且采用膜式除濕器除去樣氣中的含水量。
CEMS煙氣在線監測設備
（雙路冷凝除濕器）
　　2）精密過濾器：進一步精密除塵，保證整體過濾精度在 0.2um 以下。
　　3）定標：系統可在線自動或手動對系統進行校零、滿量程校正服務。
　　4）流量調節：保證分析儀器的進樣流量在 0.5～0.7L/min 以內。
　　預處理單元包括：壓縮機冷凝器、防腐真空取樣泵、霧過濾器、精密過濾器、中樞反吹單元等，完成樣氣的凈化、除塵、除濕，其過濾精度達到 0.1um，完全達到分析儀器要求的超凈、恒溫、恒流穩定的樣氣標氣，連續不斷的送入分析儀器，從而確保了分析儀的準確性和可靠性。先樣氣進入機柜時經過一個電動球閥，通常電動球閥是打開狀態，當吹掃時，電動球閥關閉，防止反吹氣進入機柜，起到保護預處理系統的作用。樣品氣進入壓縮機冷凝器除去濕氣，冷凝液集結在冷凝器的下方，通過排液蠕動泵自動排除。接著樣氣經過一個保護過濾器除塵，再經過一個兩位一通電磁閥，自動校零時潔凈的空氣通過此閥，經取樣泵抽出，對分析儀的零點進行校準，接著氣體進入二級制冷器進一步除濕干燥，除濕后的氣體通過取樣泵和一個手動三通閥，注入標準氣對儀器的量程進行標校，對樣氣再做進一步干燥后進入分析儀。
　　冷凝器的故障信號產生時，取樣泵停止工作，故障排除后取樣泵自動啟動。測量后的廢氣排到室外，產生的冷凝液儲存在防腐儲液罐內，通過自動疏水閥自動排除。如有故障
　　或需要維護時，相應的信號送往控制室，操作人員會及時發現。

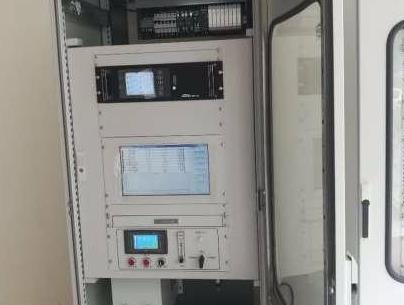

6.5分析機柜
　　1）外形規格：2000mm(H)*800mm(W)*800mm(D)
　　2）防護等級：IP54
　　3）機柜材質：冷軋?zhí)间摪?br />　　4）為了方便機柜的吊運，機柜頂部帶有起重用的吊耳。
6.6系統技術指標
　　1）適應范圍：煙氣成份、煙塵、流量、溫度參數的在線分析與連續監測。
　　2）減小電擊事件影響的措施，采用以下兩種措施以使電擊事件影響?。罕ＷC系統接地，信號要加信號隔離器，在電纜的進口和出口安裝電涌抑制裝置，用于系統電涌抑制設計。
　　3）設備接地大電阻：設備接地大電阻小于4歐。
　　4）煙道上設備的保護方法：煙道上沒有防護罩的部件能夠經受住高溫并且使絕緣的；所有布置在室外或環境條件惡劣地方的控制箱、柜全部采用碳鋼噴塑材料，防護等級不小于IP65.
　　5）防止探頭管線堵塞的措施：采樣探頭是帶溫度控制裝置的，探頭溫度控制在120～160℃，水份一直處于蒸汽狀態，不會液化，探頭過濾器過濾精度達到5um，可把絕大多數粉塵過濾掉，同時，探頭有定時反吹功能，可將附著在探頭過濾器芯上的粉塵吹回?zé)煹?。所以，采樣探頭及管線不會產生堵塞。
　　校準氣儲存方法及要求：標準氣儲存在環境條件控制的儀表間內，標氣瓶用木材制作或
　　鋼鐵制作的托架固定在離主機柜1～2米的墻壁上，瓶底放在地上，確定標氣瓶固定可靠，并易于拆裝，標氣瓶通過減壓閥、耐腐蝕的氣管連接到氣樣控制單元或者直接接到分析儀的標準口上，檢查密封性，標氣瓶出氣口和減壓閥出氣口配備壓力表，以指示壓力和剩余的容量。環境要求：溫度5～45℃，相對濕度：0～75%，附近無強烈熱源和震動源。
　　以上就是關于在使用煙氣在線監測設備之前需要提前了解的參數細節。
